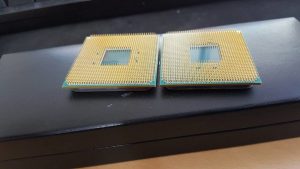

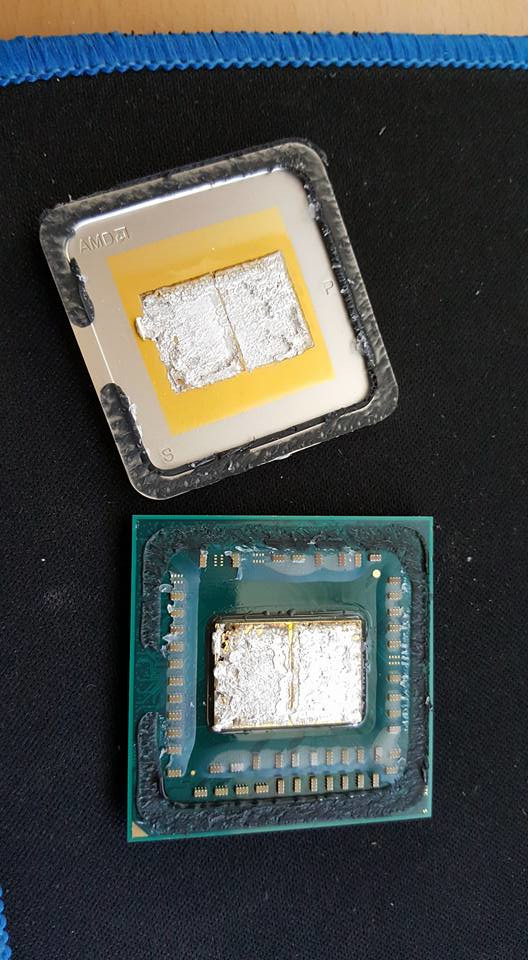

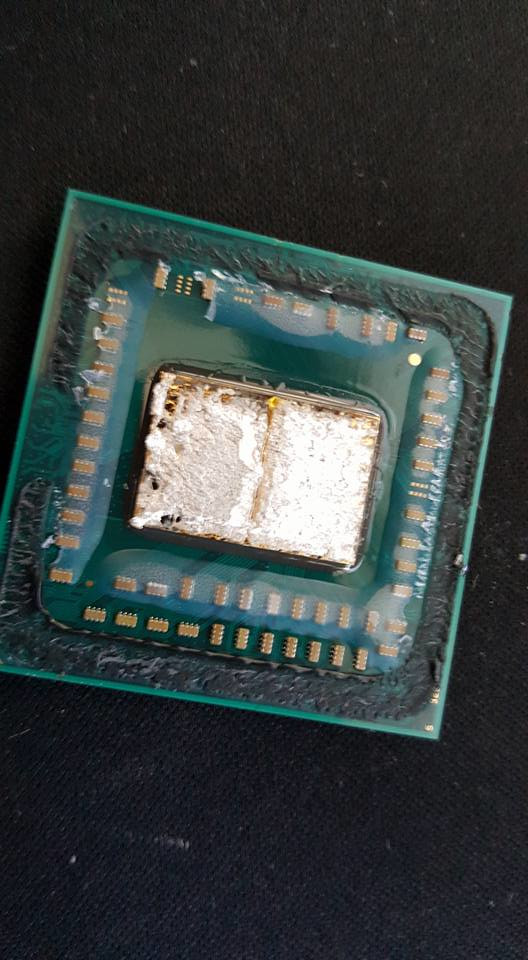

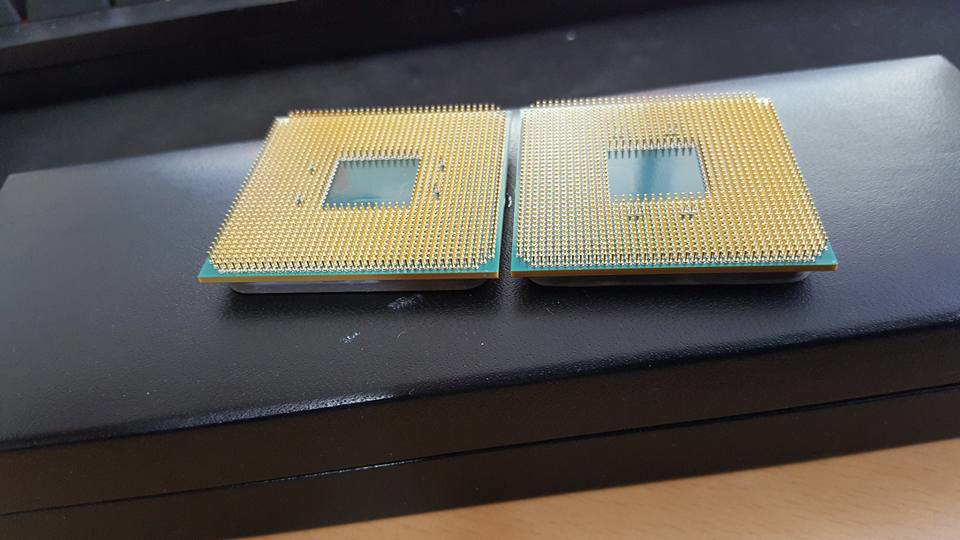

Qui di seguito potete vedere alcune delle prime immagini di una APU AMD su socket AM4 scoperchiata. Lo scoperchiamento, o delidding, è la procedura con cui si rimuove l’IHS (integrated heatspreader, dissipatore integrato), ovvero la piastra di metallo che copre il die della CPU. Alcuni utenti effettuano il delidding per migliorare le temperature della CPU, soprattutto per overclock estremi con azoto liquido. L’overclocker Nam Dae Won ha effettuato lo scoperchiamento di alcuni chip con socket AM4, molto probabilmente APU Bristol Ridge: AMD usa un TIM (thermal interface material) di alta qualità, anche se non è chiaro se l’IHS sia saldato o sia stata usato del liquid metal per chiudere l’APU. Possiamo anche vedere in dettaglio la griglia dei pin interna, con un zona vuota al centro che non sembra essere fornita di hardware specializzato per il già confermato SMT, ovvero il simultaneous multithreading, il socket AM4 ha 1331 pin.
